深度学习时代的文字识别：行识别，主流有两种算法，一种是CRNN 算法，一种是attention 算法。

CRNN：CNN+RNN+CTC

attention ：CNN+Seq2Seq+Attention

两种算法都比较成熟，互联网上也有很多讲解的文章。

Attention Is All You Need （Transformer）这篇文章，设计了一种新型self-attention结构，取代了 RNN(LSTM\GRU) 的结构，在众多nlp相关任务上取得了效果上的突破，而后来的BERT、GPT等模型亦是来源于这篇文章。有关Transformer 的讲解也有很多。

大师兄：详解Transformer （Attention Is All You Need）

OCR行识别本身也是seq2seq的序列识别问题，这里讲下如何利用transformer结构进行OCR识别，本文介绍的Transformer OCR 基于以下代码

https://github.com/saberSabersaber/transformer_OCR

目前仅支持宽、高固定的定长识别（高度固定，宽度需要padding到最大长度），以下假设输入图像高度固定为32，最大宽度为100。

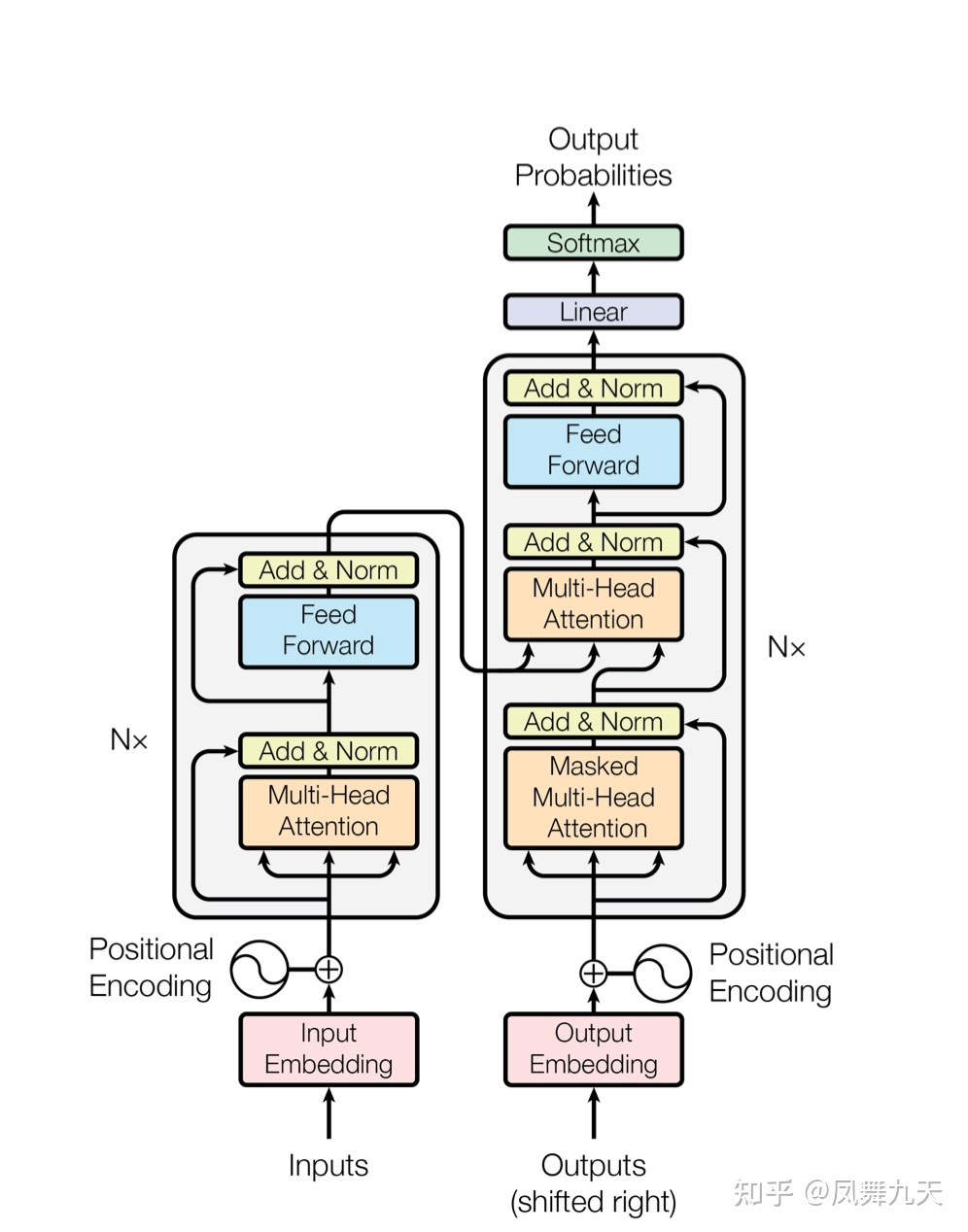

Transformer OCR 模型结构，核心分为两个部分：backbone + transfromer

Backbone:

backbone一般是由卷积层+pooling层堆叠而成，这里以crnn 中 VGG_FeatureExtractor 为例，一共是经过4次pooling层，其中 2 个2*2 pooling ，2个 2 * 1 的pooling，经过backbone之后输出为512*2*25（其中512是channel数），为了将高度pooling 到1 ，最后又额外利用卷积操作将图像变为512*1*24。（并不必要，因为后面会接一个AdaptiveAvgPool2d 层，以保证不同backbone提取到的特征高度均为1）。

2. Transformer：

transformer 主要有两个结构，encoder 和 decoder.

2.1 Encoder：

encoder 结构由多个MultiHeadAttentionLayer 和 PositionwiseFeedforwardLayer 堆叠而成的block组成。其输入为经过backbone之后提取的特征，这里记为，为了保证transformer 输入的时序性，transformer 额外计算了位置编码(pos_embedding)，这里记为，那么 encoder内部输入给MultiHeadAttentionLayer 的输入可以表示为：。encoder 第一个block（MultiHeadAttentionLayer + PositionwiseFeedforwardLayer）输入是有图像特征和位置编码得到的，后面block 的输入为上一个block 的输出。

Self-attention

Self-attention 是 transformer 的核心结构，在这里数据首先会经过一个叫做self-attention的模块得到一个加权之后的特征向量，这个便是论文公式1中的：

在encoder 中，全部来自于输入：

其中是模型参数。Self-attention 可以看到是将输入经过三个不同的线性映射得到三个中间变量，然后利用矩阵乘法来模拟RNN 的时序计算。RNN，包括LSTM、GRU的一个问题是随着时间步的变长，时序依赖性会减弱，即和，在比较小的时候互相之间依赖较强，当越来越大时，两个时刻之间的联系也会越来越弱。但是在矩阵乘法中，每一列也可以认为是一个时间步，而任意两列在矩阵乘法中距离是一样的，都会得到计算，故而对于序列识别来说，transformer打破了时序长时依赖的障碍。但是，由于矩阵乘法是无序的，而OCR识别输入的图像是有序的，所以需要通过位置编码来弥补。

MultiHeadAttentionLayer

Multi-Head Attention，其实是多个self-attention的集成，这里采用多个self-attention能够丰富特征，代买设置的参数为。Multi-Head Attention的输出分成3步：

将输入分别输入到8个self-attention中，得到8个加权后的特征矩阵，将这8个输出矩阵直接拼成一个大的特征矩阵，最后再利用一层全连接后得到输出。

PositionwiseFeedforward

这个全连接有两层，第一层的激活函数是ReLU，第二层是一个线性激活函数，可以表示为：

图像特征经过encoder之后得到的特征记为。

2.2 Decoder

Decoder 结构和encoder 稍有不同，是由 MASK MultiHeadAttentionLayer 、encoder-decoder MultiHeadAttentionLayer 和 PositionwiseFeedforwardLayer 三部分组成的多个block 堆叠而成。

Decoder 的输入由两部分组成，其中之一是encoder 输出，另外一个输入是target，由label 得到，而MASK MultiHeadAttentionLayer 结构输入就是target。

MASK MultiHeadAttentionLayer

这里首先要讲一下target 的生成方式，以下图为例，其真实label为London，在计算loss 时，会在字符串最后补一个终止符[end], 由于是batch 训练，多个样本的label长度不同，这里也采用pading 的方式对齐到max_len,即label为London[end][pad][pad]....，而target 为[begin]London[end][pad]...., 即在label 前插入一个起始符，[begin] 和 [end] 用途稍后会说。

MASK MultiHeadAttentionLayer 与 MASK MultiHeadAttentionLayer 区别在于mask，而利用mask 的原因是在序列运算的时候，后面的字符可以看到前面的字符，但是前面的字符看不到后面的字符，比如，当预测o的时候，L是已经预测出来的，可以用于输入，但是o、n都不能用于输入，所以要生成三角矩阵来进行mask。操作起来也比较简单，就是在公示（1）中得到的矩阵对应位置上填充-inf即可。其余地方和 MultiHeadAttentionLayer 一致。将target 经过MASK MultiHeadAttentionLayer 之后得到的特征记为。

encoder-decoder MultiHeadAttentionLayer

encoder-decoder MultiHeadAttentionLayer 运算过程和MultiHeadAttentionLayer 也是一样的，只不过这里的来自于，而来自于 , 其余部分与MultiHeadAttentionLayer 完全相同。其意思为每个时刻输入一个query，通过query，key，和 value的矩阵乘法得到当前时刻的输出。target在最开始的时候插入[begin]就是为了输入的query 领先于需要预测的label，即query为[begin]，预测得到L，query为L，预测得到o。最后的PositionwiseFeedforwardLayer 与encoder中相同。

Tips：

最后针对一些常见的问题，给出一些解释：

1）label 为何要在最后添加[end] 符号？

这是因为在测试的时候我们不知道最终结果的长度，比如London这个单词，当预测到字符n的时候，程序并不会终止，会继续预测，添加终止符号的情况下，模型会学到预测到[end]，这时候可以终止预测，或者通过简单的后处理提取[end]之前有效字符。

2）target 为何在最开始添加[begin] 符号？

这个和attention OCR 中类似，只不过在运算中由于都是矩阵运算体现的不明显（在代码中测试的时候采用的是循环的方式，这种方式更容易理解）

从decoder 输入可以看到，decoder 同时输入了图像和label（target 是在lable 最开始插入了[begin]符号），但是实际情况我们是没有label的，只有图像，仍然以London 为例，当预测第一个字符的L的时候，如果不补[begin]会发生什么？模型能看到整张图像的特征以及label第一个字符L 提取的特征，当预测o的时候，模型能看到整张图像的特征以及label 前两个符号Lo的特征，这样显然是有问题的。接下来在label 最开始的位置插入一个[begin] 符号，那么当预测第一个字符的L的时候，模型能看到整张图像的特征以及[begin]的特征，当预测o的时候，模型能看到整张图像的特征以及label 前两个符号[begin][L] 的特征，在训练的时候 L 来自label，当预测的时候，L 是前一次预测的结果。

3）encoder-decoder MultiHeadAttentionLayer 需不需要用mask？

在encoder-decoder MultiHeadAttentionLayer 中计算是不需要计算mask的，这是因为这个模块的输入是MASK MultiHeadAttentionLayer的输出，这里的输出已经保证了时刻的特征看不到时刻的特征。

4）transformer VS RNN（LSTM、GRU）有哪些优势？为什么要用位置编码?

这里把两个问题放在一起，之前也简单提过，不过这里只是个人理解，不保证个人理解一定正确。

RNN 是利用隐含层h记录之前时刻的状态，LSTM、GRU 通过记录更多的额外状态以期保留时间跨度更长的信息，但都不可避免的是，和，在比较小的时候互相之间依赖较强，当越来越大时，两个时刻之间的联系也会越来越弱。Transformer 里面是的矩阵乘法，而矩阵乘法任意两列（两个时刻）都会计算。以Beijing is the captial of china 为例，在RNN 这种结构中，Beijing 和 china 距离较远，所以在预测china 的时候RNN中几乎没有任何关于Beijing特征的信息，但是在transformer 中，Beijing is the captial of china 这句话和 is the captial of Beijing china 是一样的，所以在长时间依赖上，transformer 能够优于RNN，也正是因为这个原因，需要利用位置编码将位置信息加给模型。
