1 vlc截图异常
1.1 4x vlc 截图异常
修复需求bug时，发现vlc没有开启硬件编解码器时，截图就会失败，如下log：
经过一步步排查，发现是无法构建video converter，应该是构建相关组件时构建失败了。
失败时log并不足以显示，只能一步一步排查代码。后来对比发现8x V2.6的库推进去竟然可以截图，之后对比一下代码，构建options时候，开启了MediaCodec的硬件编解码。但是4X没有用到，所以暂时关闭就可以了。
猜测原因可能：
（1）优先用了硬解编解码，但是视频用的iomx的codec，导致无法进行转换,；
（2）可能4x的MediaCodec库和40X的不一样，需要进行调试；
root cause目前没有时间继续跟进，暂时没有周到，临时方案移除MediaCodec的codec选项，有时间再进行跟踪。
2 vlc监控概率失败问题
Android平台的话机和室内机统一用的vlc进行rtsp监控的，深圳某客户项目部署时出现一个问题，所以投入两周时间进行排查和优化，相关内容总结如下：
2.1 问题背景
深圳客户项目部署多台4X作为管理机，每个门口2X作为门口机的一整套智能云监控系统，在部署过程中碰到一个问题：
（1）客户现场用4X作为管理机，但是4X通过wifi接入网络；这时视频通话和监控都非常卡顿；同时视频质量有下降趋势；
（2）由于门口机和管理机在不同的网段，所有的通话和监控都需要经过云端服务器进行转发通信；这时如果进行视频监控，则加载时会概率等待很久黑屏的现象（有时候超过10s）；
（3）4X之前的设计规划并没有增加主动尝试的动作，一旦加载失败，就直接黑屏或者关闭当前会话；使用体验不佳。
出现问题后，第一时间销售端提供一个临时方案：将所有2X增加为本地监控的方式，绕过云端进行监控；该方案可以一定程度上减少和云端的交互，缩短加载时间，但是并非最终解决方案；毕竟部署项目设计的楼层和楼栋还是蛮多的，这种修改需要增加客户的维护成本，同时不利于大面积部署。
第二种临时方案：销售端建议客户将4X通过有线的方式接入网络，毕竟有线比无线速率、带宽、通信质量等有很大的提升，这样也可以最大程度减少加载失败的概率；然而客户环境限制，同时为了后续大面积部署就要每台都重新布线，增加客户成本。
尝试多个方案仍然被客户投诉，前端反馈给研发中心，之后和Y神一起承担问题修复的工作。
2.2 问题复现
由于问题时链接云系统才可以复现的，不过客户还比较好说话，协商后客户也允许链接测试机到实际环境下，因此增加三台设备到客户实际环境中验证和调试。
由于当时掌握的资料比较少，采用盲猜和测试验证的方法快速定位问题发生在哪个阶段：门口机到云阶段；云到话机阶段；话机本身问题；
之后采用测试验证逐步排查方法。经过第一轮公司内部测试和结合客户反馈的现场情况，所以笼统的做了一下对比实验，得出如下测试结果：
| 客户端 | 是否有鉴权 | 结果 |
|---|---|---|
| 4X话机 | 有 | 测试50次，概率加载10s+是后才可以加载，也有概率失败 |
| VLC PC端 | 有 | 测试50次，概率加载10s+是后才可以加载，也有概率失败 |
| 4X话机 | 无 | 50次OK |
| VLC PC端 | 无 | 50次OK |
| iOS app+ 4G | 有 | 50次OK |
| Android app | 有 | 测试50次，概率等待10s+后加载 |
| 31X | 有 | 测试10次，概率等待10s+后加载 |
| 30X | 有 | 测试10次，每次都是timeout，无法连接 |
当时看到这样结果，第一时间怀疑肯定是VLC源码的问题，毕竟PC端也是异常的，而iOS和Android APP的RTSP监控方案是公司内部开发。之后开始了漫长的vlc代码跟踪之旅。
2.3 问题分析
2.3.1 VLC端问题排查
话机端VLC 异常log如下，connect失败了
[17:16:12]I/( 1417): MonitorShowFragment.java: startVideo(136): start rtsp video rtsp://user:U16W19808c9G8544@12X.7X.14X.18X:554/0C1105079740
[17:16:12]D/( 1417): VLCVideoView.java: stop(310): start stop media
[17:16:12]E/adtest ( 1417): VLCVideoView.java: changeMediaPlayerLayout(207): setAspectRatio653*496
[17:16:17]E/VLC ( 1417): [b8652ec8/5539] libvlc demux: Failed to connect with rtsp://12X.7X.14X.18X:554/0C1105079740
[17:16:22]E/VLC ( 1417): [b88336a8/5539] libvlc stream: Failed to connect to RTSP server 12X.7X.14X.18X:554
[17:16:27]D/R47 ( 1417): PhoneWhole pid1417,tid1572,l3: open misc ioctl device failed.
[17:16:27]E/VLC ( 1417): [b88336a8/5539] libvlc stream: cannot connect to 12X.7X.14X.18X:554
[17:16:27]E/VLC ( 1417): [b88336a8/5539] libvlc stream: Connection failed
[17:16:27]E/VLC ( 1417): [b88336a8/5539] libvlc stream: VLC could not connect to "12X.7X.14X.18X:554".
[17:16:27]E/VLC ( 1417): [b85561a8/5539] libvlc input: Your input can't be opened
[17:16:27]E/VLC ( 1417): [b85561a8/5539] libvlc input: VLC is unable to open the MRL 'rtsp://user:U16W19808c9G8544@12X.7X.14X.18X:554/0C1105079740'. Check the log for details.
[17:16:27]W/art ( 1417): Native thread exiting without having called DetachCurrentThread (maybe it's going to use a pthread_key_create destructor?): Thread[53,tid=21817,Native,Thread*=0xb87b8870,peer=0x131e60a0,"VlcObject"]
[17:16:27]D/( 1417): VLCVideoView.java: stop(310): start stop media
[17:16:27]D/( 1417): VLCVideoView.java: stop(332): stop media successfulpc VLC 异常log如下：connect失败了。
main debug: processing request item: rtsp://12X.7X.14X.18X:554/0C1105079740, node: 播放列表, skip: 0
main debug: rebuilding array of current - root 播放列表
main debug: rebuild done - 2 items, index 1
main debug: starting playback of new item
main debug: resyncing on rtsp://12X.7X.14X.18X:554/0C1105079740
main debug: rtsp://12X.7X.14X.18X:554/0C11050DD646 is at 1
main debug: creating new input thread
main debug: Creating an input for 'rtsp://12X.7X.14X.18X:554/0C1105079740'
main debug: requesting art for new input thread
main debug: looking for meta fetcher module matching "any": 1 candidates
main debug: using timeshift granularity of 50 MiB
main debug: using timeshift path: D:\AppData\Temp
main debug: `rtsp://user:u1Px6E1908997046@12X.7X.14X.18X:554/0C1105079740' gives access `rtsp' demux `any' path `user:u1Px6E1908997046@12X.7X.14X.18X:554/0C1105079740'
main debug: creating demux: access='rtsp' demux='any' location='user:u1Px6E1908997046@12X.7X.14X.18X:554/0C1105079740' file='\\user:u1Px6E1908997046@12X.7X.14X.18X:554\0C1105079740'
main debug: looking for access_demux module matching "rtsp": 15 candidates
live555 debug: version 2016.11.28
lua debug: Trying Lua scripts in C:\Users\Administrator\AppData\Roaming\vlc\lua\meta\fetcher
main warning: Password in a URI is DEPRECATED
lua debug: Trying Lua scripts in D:\Program Files\VideoLAN\VLC\lua\meta\fetcher
main debug: no meta fetcher modules matched
main debug: looking for art finder module matching "any": 2 candidates
main debug: no art finder modules matched
main debug: looking for meta fetcher module matching "any": 1 candidates
main debug: no meta fetcher modules matched
main debug: looking for art finder module matching "any": 2 candidates
main debug: no art finder modules matched
qt debug: IM: Setting an input
live555 debug: connection timeout
live555 error: Failed to connect with rtsp://12X.7X.14X.18X554/0C1105079740
main debug: no access_demux modules matched
main debug: creating access: rtsp://user:u1Px6E1908997046@12X.7X.14X.18X:554/0C1105079740
main debug: (path: \\user:u1Px6E1908997046@12X.7X.14X.18X:554\0C1105079740)
main debug: looking for access module matching "rtsp": 27 candidates
satip debug: try to open 'rtsp://user:u1Px6E1908997046@12X.7X.14X.18X:554/0C1105079740'
satip debug: connect to host '12X.7X.14X.18X'
main debug: net: connecting to 12X.7X.14X.18X port 554
main debug: incoming request - stopping current input
satip error: Failed to connect to RTSP server 12X.7X.14X.18X:554
main debug: net: connecting to 12X.7X.14X.18X port 554
access_realrtsp error: cannot connect to 12X.7X.14X.18X:554这么看应该就是VLC connect的异常问题了，当时还在想，这么快就找到原因了。来，安排，盘它。
2.3.2 VLC代码框架
但是vlc的代码跟踪了一圈，一直跟踪到live555，增加了很多log，尝试了多个办法，仍然有概率connect失败，vlc的代码跟踪流程部分关键节点：
//input.c -> InitPrograms -> es_out_SetMode
//es_out.c -> EsOutControlLocked -> EsOutSelect -> EsCreateDecoder
//decoder.c -> input_DecoderNew -> decoder_New -> CreateDecoder -> vlc_custom_create -> LoadDecoder
//modules.c 这里设计到 VLC 模块加载的很多细节，
//大概原理就是根据 cap（视频解码cap： video decoder） 去找对应模块（mediacodec（系统支持）， avcodec（ffmpeg）。。。）列表，
//然后匹配 name 值（在解码模块这里可以理解成具体的解码器）， 如果有多个模块被匹配到这个name， 则根据模块的 score 来决定加载哪个模块。 -> module_need -> vlc_module_load -> module_match_name -> module_load -> module_Map

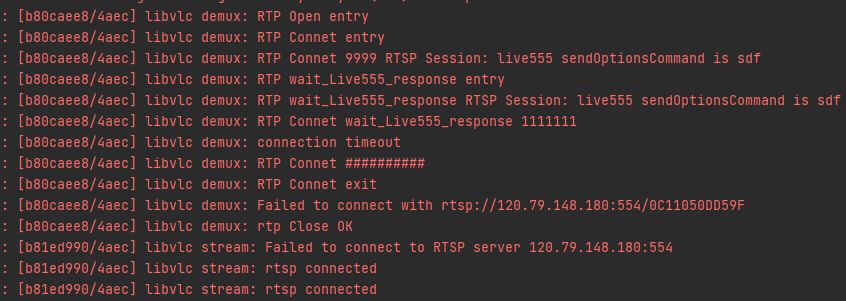

把live555log打印出来之后，显示如下，sendOptionsCommand阶段就异常了：
2.3.3 问题总结
经过分析、测试、以及和云端的调试，目前定位到的问题点如下：
（1）有概率出现4X通过VLC新启动一次监控时，链接不上上服务的问题。该问题点是话机connect失败的；

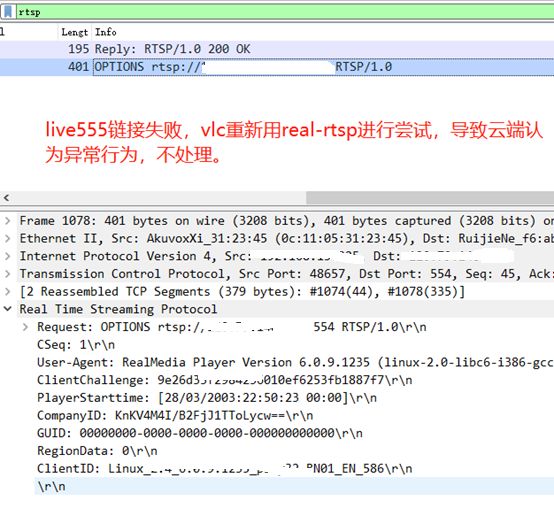

（2）有概率出现live555链接失败，用real-rtsp进行尝试
（3）有概率出现4X和云交互式，4X发送TCP握手，但是握手不成功的问题；
发送了三次SYN TCP，但是在云端抓包，云并没有收到；
（4）有概率出现4X发送的穿透包无法到达云端；
发送两个穿透包，但是云端有概率没有收到；
（5）在4X链接失败只有弹框提醒，之后一直显示黑屏；
因为建立不起来RTSP链接，导致一直黑屏，之后显示加载失败。
2.4 解决方案
和Y神一起通过抓包确认了一些问题，并协商对应的解决方案：
（1）话机connect失败的，分析后应该是公司网络异常导致；
通过4G手机热点测试，是正常的；一旦工作时段在公司测试就有概率异常（正好这段时间公司装修，网络线路有出现波动，网络变慢了，也容易丢包）
（2）有概率出现4X和云交互式，4X发送TCP握手不成功的问题，应该也和公司网络有关系，同时移除real-rtsp发包请求的处理机制；
同时将live555超时从5s缩减到2s，减弱超时对于建立链接的影响，修改内容：
移除real-rtsp配置项：
直接删除，或者设置成disable

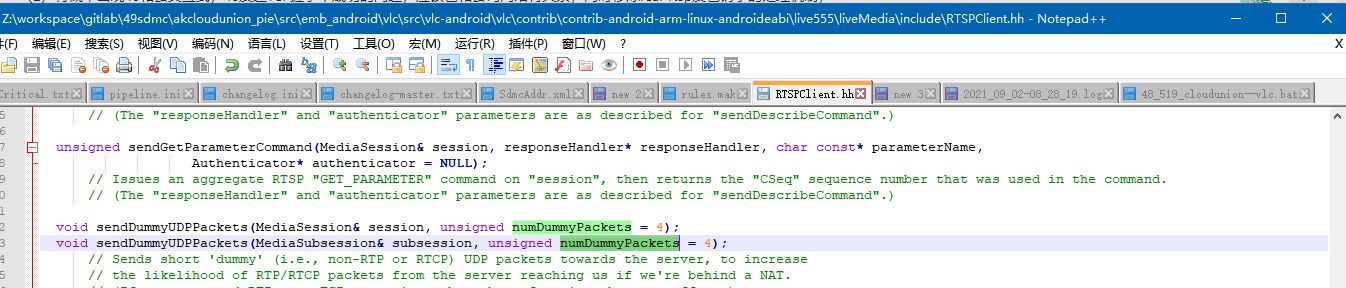

（3）4X发送的穿透包无法到达云端：增加穿透包为4个。
对应的修改位置如下：
（4）为了提升体验，在4X黑屏时，增加动画效果显示正在加载或者其他字样，防止黑屏的现象：这部分和需求以及UI沟通，完成界面优化。
（5）增加5次监控建立失败后的重试优化，防止无法加载现象出现。

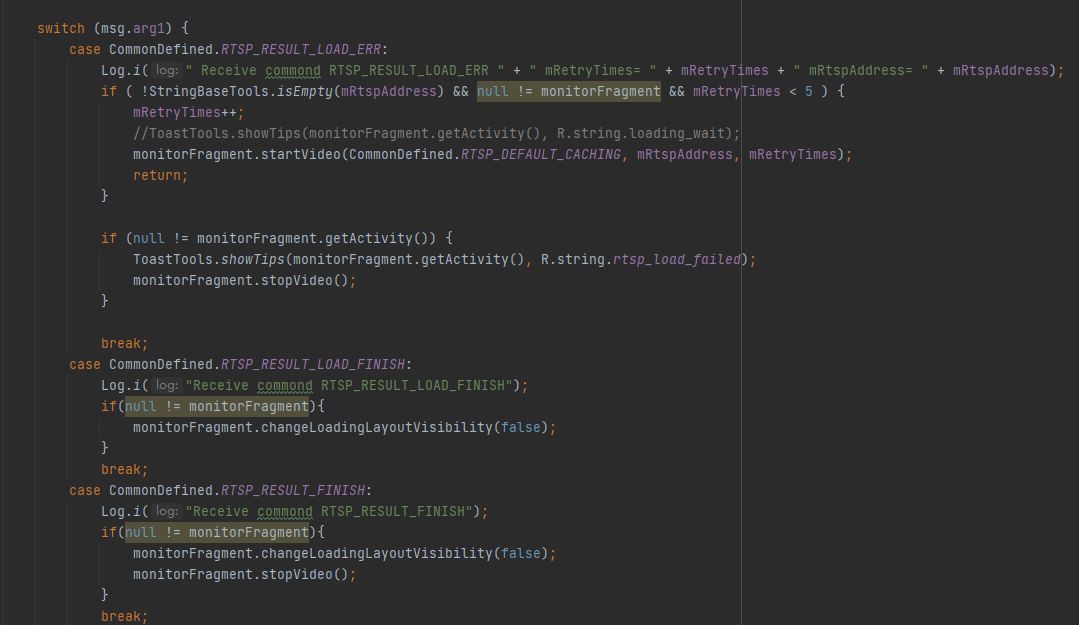

第四点和第五点一起修改，对应的修改如下：
2.5 优化结果
白天时间段：链接wifi，一共测试20次
| 5s以内加载 | 10s以内加载 | 无法加载或者大于30s没有画面 | ||
|---|---|---|---|---|
| 1 | 4X优化前 | 9次 | 3次 | 8次 |
| 2 | 4X优化后 | 11次 | 4次 | 5次 |
| 3 | iOS | 16次 | 0次 | 4次 |
| 4 | 31X | 5次 | 6次 | 9次 |
| 5 | Android app | 16次 | 1次 | 3次 |
白天时间段：有线，一共测试20次
| 5s以内加载 | 10s以内加载 | 无法加载或者大于30s没有画面 | ||
|---|---|---|---|---|
| 1 | 4X优化前 | 9次 | 5次 | 6次 |
| 2 | 4X优化后 | 14次 | 3次 | 3次 |
| 3 | iOS + 4G | 16次 | 0次 | 4次 |
| 4 | 31X | 5次 | 6次 | 9次 |
早上时间段：链接wifi， 一共测试20次
| 5s以内加载 | 10s以内加载 | 无法加载或者大于30s没有画面 | ||
|---|---|---|---|---|
| 1 | 4X优化前 | 10次 | 3次 | 7次 |
| 2 | 4X优化后 | 10次 | 6次 | 3次 |
| 3 | iOS app | 1次 | 0次 | 3次（没有重新尝试加载） |
| 4 | 31X | 5次 | 6次 | 9次 |
| 5 | Android app | 17次 | 0次 | 3次（没有重新尝试加载） |
早上时间段：4X链接有线网络，一共测试50次
| 5s以内加载 | 10s以内加载 | 无法加载或者大于30s没有画面 | ||
|---|---|---|---|---|
| 1 | 4X优化前 | 50次 | 0次 | 0次 |
| 2 | 4X优化后 | 50次 | 0次 | 0次 |
| 3 | iOS + 4G | 50次 | 0次 | 0次 |
| 4 | 31X 有线 | 50次 | 0次 | 0次 |
3 vlc编译相关
参考之前文章：音视频应用--VLC-Android截图和录制 - 知乎 (zhihu.com)
3.1 live555 编译
vlc 工程中， 会发现默认只有一个 \src\emb_android\vlc\src\vlc-android\vlc\contrib\src\live555 的目录：
该路径下，并没有真实的代码，而是一些patch路径，通过patch编译时候获取对应节点，在重新拉去，然后再编译。
通过查看rules.mak可以得知，需要从官网上down一个固定节点的内容，然后再单独编译各个模块

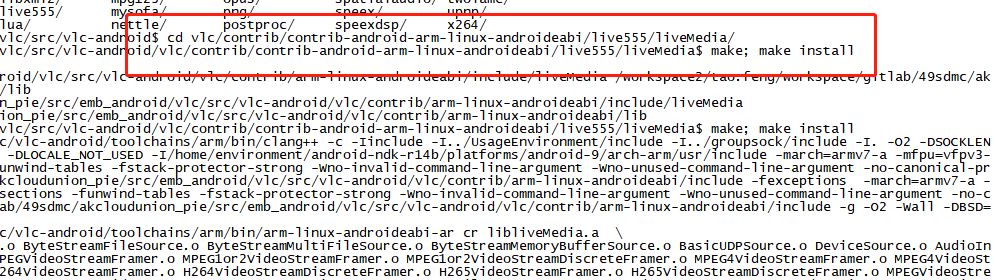

编译的方法，进入需要编译的子模块中，make， 然后再make install，
拉去的文件存放在\vlc\src\vlc-android\vlc\contrib\contrib-android-arm-linux-androideabi\live555。路径下
要编译该路径的内容，直接编译，make；make install即可
之后再通过./compile-libvlc.sh \-a arm \-\-no\-ml，完成vlc的编译。
3.2 vlc log放开
3.2.1 log等级放开
在Android.c中将verbosity的值分别加上info、warn、dbg就可以把log等级放开，方便不熟悉的人进行流程跟踪
3.2.2 live555 log打印
在live555中通过p_sys->env->getResultMsg()将live555模块中的log输出到console端进行查看：

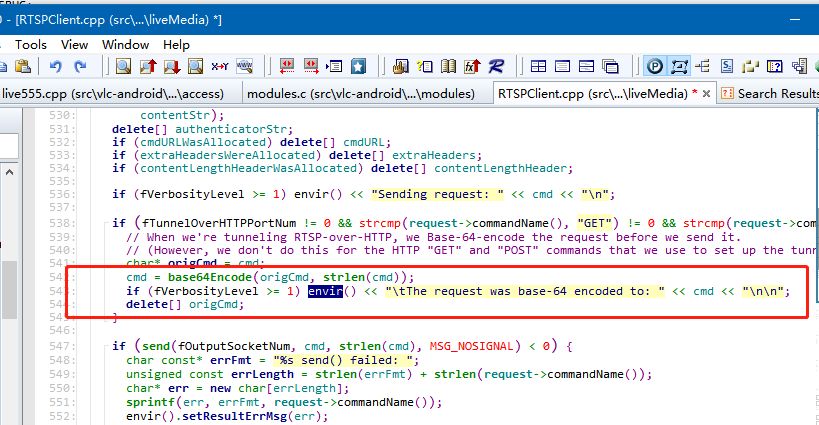

在RTSPClient中通过envir()输出log，并将log传输到env中，通过getresultMsg输出。
以上是这周时间做的一次问题排查和优化内容，当然这些都是为了特殊场景下解决一些问题，不一定是最优结果，周末会进行压测，通过自动化脚本的方式进行不断重连，到时候看看压测效果。
