音视频系统集成组成与介绍

我们之前讲到了，音视频系统分为音频系统和视频系统，而且还说了他们有最大的共通 之处，在于都是由三大部分组成，即输入源，处理部分、输出源。

今天我们具体阐述下，音视频系统集成这个大家庭大概有哪些系统组成，这些系统在音 视频系统集成大家庭中中又扮演着什么角色。

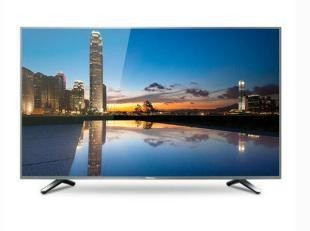

首先，我要介绍的是显示系统，主要呈现设备分为四种，投影显示/投影融合，液晶显示/液晶拼接屏、DLP 拼接、LED 拼接屏。

作为给人最直观感受的一个音视频系统集成子系统，它的主要作用是将各种片源在选定 的显示系统设备上播放，并直观的映入人的眼中。

四种显示设备各有千秋，投影显示/投影融合系统，经济实惠；液晶显示/液晶拼接屏系统，色彩出众；DLP 拼接系统，文字，图片类显示效果出众，且画面柔和，不刺眼；LED 拼接屏，对于大面积，完整画面显示的需求完美契合。

而且显示系统通常占据整个项目预算的 40%~60%，毫无疑问是音视频系统集成大家庭中的爸爸。

针对显示系统的画面呈现，就涉及到音视频系统集成中的视频信号管理子系统，视频信号管理子系统，顾名思义，就是管理各种频信号，并且能够做到，视频信号的传输，切换、 融合等需求的系统。

同样的，它也有主要实现该功能的设备，信号处理设备厂家繁多，品牌不易，命名不一， 但是无外乎，两种设备类型。集中式、分布式。

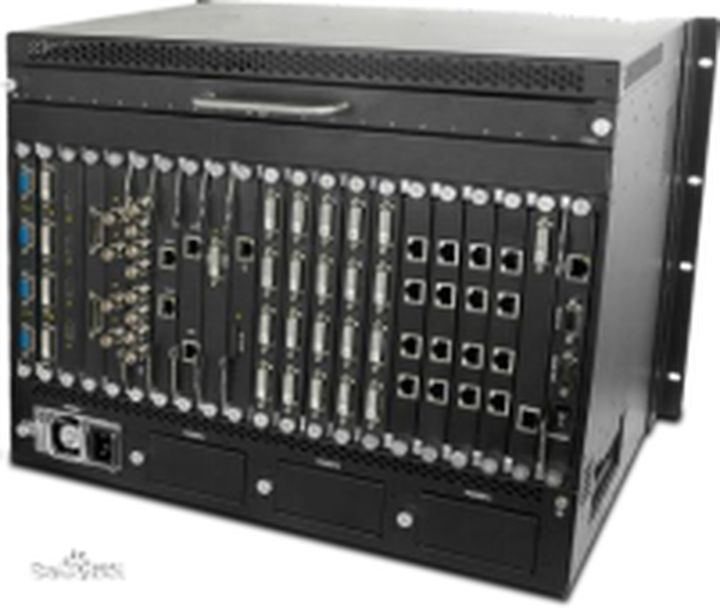

集中式视频信号处理设备分为视频矩阵，视频拼接器这两种，而之所以叫集中式是因为 不管是矩阵，还是拼接器，都只有一个机箱，搭载输入输出板卡，没有多余的设备，而且软 件内嵌，不需要调试。

视频矩阵，可以接入信号源和终端显示设备，信号源和显示终端均连接好设备后，便完成了信号的整合，利用设备本身自带的按键便可以完成信号的切换。

视频拼接器，在矩阵的基础上，增加了视频拼接的功能，当连接的设备是拼接器时，我们就可以利用拼接器的融合拼接功能，将 4*4 的液晶拼接显示屏显示出一个 4*4 的完整的大画面。

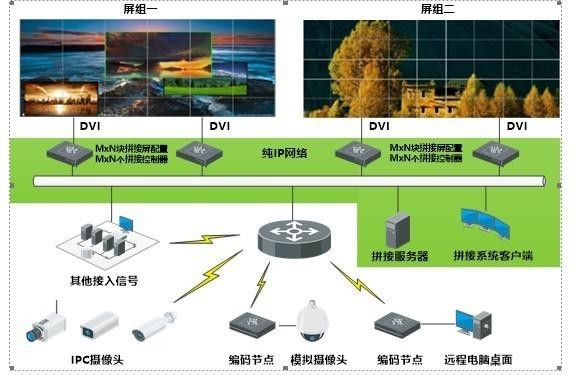

分布式视频信号处理设备，主要由输入节点，输出节点，信号接入交换机，管理服务器， 以及专用调试软件组成。

与集中式视频信号处理设备不同，它是由多个设备搭建起的系统，输入输出接口在分布 式系统里是一个接着一个的设备，有多少个输入源，就要配多少个输入节点，同样，输出也 是一样。

由于是网络模块化的架构，不仅布线简单，安装部署随意，而且理论上可以无限拓展， 视频信号处理能力更为强大，但是相应的价格比较昂贵，对于预算有限的项目不太实用。

讲完视频部分，我们讲下音频部分，第一个系统，名叫发言系统，和视频信号管理子系 统同样，它也有两种发言系统，数字发言系统，模拟发言系统。

数字发言系统，总共有两部分组成，其一是数字发言系统的管理设备，数字发言主机， 它承载着接收数字发言话筒的电信号，和处理功能功能。其二，是数字话筒，它通过专用线， 手拉手连接一个又一个的数字话筒，并最终与数字发言主机连接，基础型的只有发言功能， 高级版本的话筒，会囊括多种功能，列如，表决，投票、签到等等。

模拟发言系统，它是由模拟电容话筒组成，没有话筒主机，纯粹的发言功能，一个话筒 一根连接线，系统的稳定性，以及发言者的声音还原度比数字话筒更为出色。

音频处理系统，和视频信号管理子系统一般，它是管理音频的子系统，也是有两种设备 组成，分别为调音台，数字音频处理器。

选用调音台的好处是音频信号大小的可见性，以及声音的可调节性，但是相对于声音的 处理能力就较差，无法应对高级别的会议场景和多功能场景中，出现的各种声音问题，列如 “啸叫”，应对以上问题需要外接其他设备。

音频处理器就没有以上顾虑，作为成熟的音频设备，一台设备搭载多种功能，集音频处 理，反馈抑制器、均衡器、效果器的功能于一体，并且在系统搭建调试完毕后，无需再次操 作，没有误操作的发生，导致系统需要专业人员再次调试。

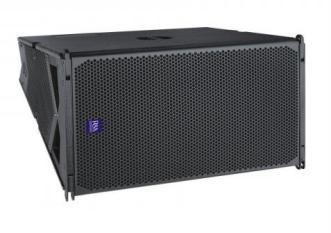

扩声系统，是将电信号的还原声信号的系统，由功放和音箱组成，是音频系统的后端呈

现系统，就像视频系统的显示源般，能够完整的还原出发言者的声音。

其中音箱在实际项目应用中，又分为集中式布置，分散式布置、混合式布置，三种。至 于具体布置和效果，以后再详细阐述。

音视频系统集成到这里已经介绍了，显示系统，、视频信号处理系统、会议发言系统、 音频处理系统、扩声系统、这五种子系统，接下来我们将横贯音频各系统系统和视频系统的音视频集成的其他两个系统，视频会议系统，集中控制系统。

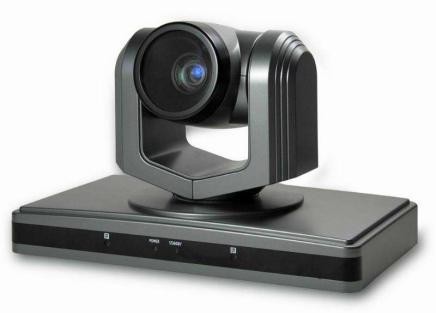

视频会议系统，顾名思义，是开视频会议用的，它主要由摄像机，视频会议主机，两大 设备组成。

但是视频会议主机需要连接到视频信号处理系统的所选设备和音频处理系统的所选设 备，将本地的视频信号、声音和远端的视频信号、声音交换，完成整个会议的召开。

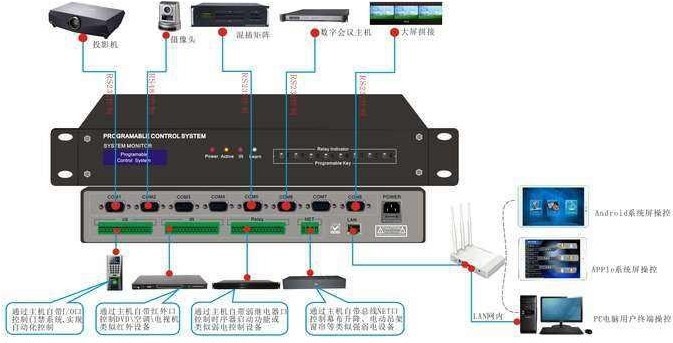

集中控制系统，是整个音视频集成系统的管理者，它能够管控整个系统的开关，及子系 统的功能切换。

它通常由中控主机组成，通过 232 控制协议，485 控制协议、红外等控制视频系统的设备开关，视频信号切换和音频系统的音量控制，以及整个系统的电源开关等。
