面试官：K8s Service 背后是怎么工作的？

开源Linux

共 11105字，需浏览 23分钟

 ·

2024-05-23 08:00

kube-proxy 是 Kubernetes 集群中负责服务发现和负载均衡的组件之一。它是一个网络代理，运行在每个节点上, 用于 service 资源的负载均衡。它有两种模式：iptables 和 ipvs。

iptables

iptables 是 Linux 系统中的一个用户空间实用程序，用于配置内核的网络包过滤和网络地址转换（NAT）规则。它是 Linux 内核中的 netfilter 框架的一部分，并负责在网络包进入、转发或离开计算机时进行筛选和处理。其主要功能和用途包括：

  1. 防火墙：iptables 提供了强大的防火墙功能，可以根据不同的规则来过滤和拒绝不需要的网络包。管理员可以创建自定义的规则集，允许或拒绝从特定 IP 地址、端口或协议的数据包。

  2. NAT（网络地址转换）：iptables 支持 NAT 功能，可以用来将私有网络中的计算机与外部网络连接。例如，它可以在一个 NAT 路由器上将内部网络的多个设备映射到单个外部 IP 地址。

  3. 端口转发：iptables 可以将特定的端口流量从一个网络接口转发到另一个接口或目标 IP 地址，通常用于内部网络的服务公开。

  4. 负载均衡：它也可以通过 DNAT（目标网络地址转换）功能将流量转发给多个内部服务器，实现简单的负载均衡。

iptables 是通过链（chains）和表（tables）来组织规则的。每个链由一组规则组成，当网络数据包经过时，这些规则会逐一执行。常用的表包括：

  • filter 表：用于包过滤，是最常用的表。

  • nat 表：用于网络地址转换。

  • mangle 表：用于修改数据包的 IP 层字段。

  • raw 表：用于绕过连接跟踪。

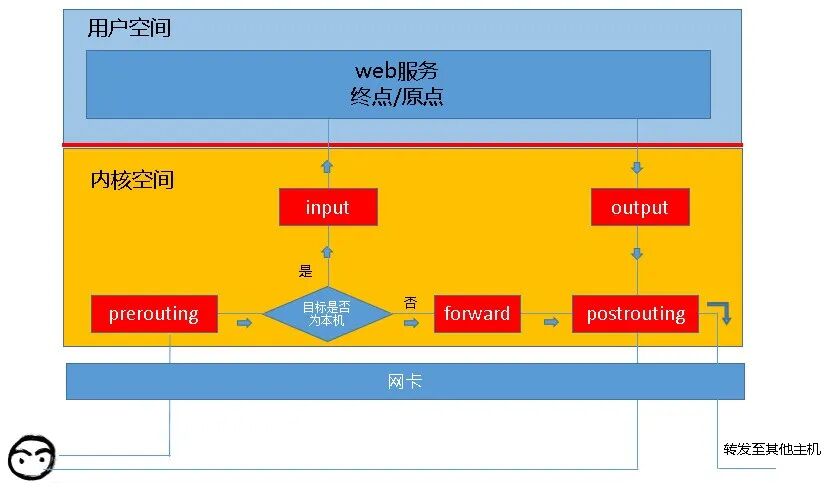

链的流向为：

所以，根据上图，我们能够想象出某些常用场景中，报文的流向：

到本机某进程的报文：PREROUTING –> INPUT

由本机转发的报文：PREROUTING –> FORWARD –> POSTROUTING

由本机的某进程发出报文（通常为响应报文）：OUTPUT –> POSTROUTING

尽管在某些情况下配置 iptables 规则可能复杂，但它提供了高度的灵活性和强大的功能，使其成为 Linux 网络安全的重要组成部分。


service 负载均衡

我启动了一个 3 个 nginx pod，和一个对应的 service，service 的类型是 ClusterIP，这样 service 就会有一个虚拟 IP，这个 IP 会被 kube-proxy 代理到后端的 pod 上。









       ~ » k get pod -owide






       NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES






       nginx-deployment-59f546cb79-2k9ng 1/1 Running 2 (31m ago) 50m 10.244.0.28 minikube <none> <none>






       nginx-deployment-59f546cb79-wfw84 1/1 Running 2 (31m ago) 50m 10.244.0.30 minikube <none> <none>






       nginx-deployment-59f546cb79-zr9xm 1/1 Running 2 (31m ago) 50m 10.244.0.27 minikube <none> <none>






       ----------------------------------------------------------------------------------------------------------------------------------------------------






       ~ » k get svc nginx-service






       NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE






       nginx-service ClusterIP 10.101.57.97 <none> 80/TCP 29m

当我们在 master 使用 curl 10.101.57.97 访问 service 的时候，首先会进入 PREROUTING 链：









       root@minikube:/# iptables-save |grep PREROUTING






       :PREROUTING ACCEPT [0:0]






       :PREROUTING ACCEPT [34:2040]






       -A PREROUTING -m comment --comment 'kubernetes service portals' -j KUBE-SERVICES






       -A PREROUTING -d 192.168.49.1/32 -j DOCKER_OUTPUT






       -A PREROUTING -m addrtype --dst-type LOCAL -j DOCKER

首先会尝试匹配 KUBE-SERVICES 链，这个链是 kube-proxy 生成的，用于处理 service 的请求。后两个是 docker 的链，用于处理 docker 的请求。









       root@minikube:/# iptables-save |grep '\-A KUBE-SERVICES'






       -A KUBE-SERVICES -d 10.96.0.1/32 -p tcp -m comment --comment 'default/kubernetes:https cluster IP' -j KUBE-SVC-NPX46M4PTMTKRN6Y






       -A KUBE-SERVICES -d 10.101.57.97/32 -p tcp -m comment --comment 'default/nginx-service cluster IP' -j KUBE-SVC-V2OKYYMBY3REGZOG






       -A KUBE-SERVICES -d 10.96.0.10/32 -p udp -m comment --comment 'kube-system/kube-dns:dns cluster IP' -j KUBE-SVC-TCOU7JCQXEZGVUNU






       -A KUBE-SERVICES -d 10.96.0.10/32 -p tcp -m comment --comment 'kube-system/kube-dns:dns-tcp cluster IP' -j KUBE-SVC-ERIFXISQEP7F7OF4






       -A KUBE-SERVICES -d 10.96.0.10/32 -p tcp -m comment --comment 'kube-system/kube-dns:metrics cluster IP' -j KUBE-SVC-JD5MR3NA4I4DYORP






       -A KUBE-SERVICES -m comment --comment 'kubernetes service nodeports; NOTE: this must be the last rule in this chain' -m addrtype --dst-type LOCAL -j KUBE-NODEPORTS

我们这个 nginx-service 的 cluster IP 是 10.101.57.97, 所以会走 KUBE-SVC-V2OKYYMBY3REGZOG 链：









       root@minikube:/# iptables-save |grep '\-A KUBE-SVC-V2OKYYMBY3REGZOG'






       -A KUBE-SVC-V2OKYYMBY3REGZOG ! -s 10.244.0.0/16 -d 10.101.57.97/32 -p tcp -m comment --comment 'default/nginx-service cluster IP' -j KUBE-MARK-MASQ






       -A KUBE-SVC-V2OKYYMBY3REGZOG -m comment --comment 'default/nginx-service -> 10.244.0.27:80' -m statistic --mode random --probability 0.33333333349 -j KUBE-SEP-POZMZY2HDLRATSJV






       -A KUBE-SVC-V2OKYYMBY3REGZOG -m comment --comment 'default/nginx-service -> 10.244.0.28:80' -m statistic --mode random --probability 0.50000000000 -j KUBE-SEP-Z3HXRORN5VDCFRJU






       -A KUBE-SVC-V2OKYYMBY3REGZOG -m comment --comment 'default/nginx-service -> 10.244.0.30:80' -j KUBE-SEP-S46ZL6MIFVWDY42O

-A KUBE-SVC-V2OKYYMBY3REGZOG ! -s 10.244.0.0/16 -d 10.101.57.97/32 -p tcp -m comment --comment 'default/nginx-service cluster IP' -j KUBE-MARK-MASQ 这条规则的如果源ip 不是 10.244.0.0/16 的 ip（也就是不是 pod发出来的请求），目的ip 是 service ip，jump 跳转到 这个链 KUBE-MARK-MASQ









       root@minikube:/# iptables-save |grep '\-A KUBE-MARK-MASQ'






       -A KUBE-MARK-MASQ -j MARK --set-xmark 0x4000/0x4000

这条规则的作用是给数据包打上 0x4000 这个标记。这个标记会被后续的 NAT 规则识别到，从而让这些数据包通过特定的 NAT 规则进行 IP 地址转换。

接下来看主要的三条规则：









       -A KUBE-SVC-V2OKYYMBY3REGZOG -m comment --comment 'default/nginx-service -> 10.244.0.27:80' -m statistic --mode random --probability 0.33333333349 -j KUBE-SEP-POZMZY2HDLRATSJV






       -A KUBE-SVC-V2OKYYMBY3REGZOG -m comment --comment 'default/nginx-service -> 10.244.0.28:80' -m statistic --mode random --probability 0.50000000000 -j KUBE-SEP-Z3HXRORN5VDCFRJU






       -A KUBE-SVC-V2OKYYMBY3REGZOG -m comment --comment 'default/nginx-service -> 10.244.0.30:80' -j KUBE-SEP-S46ZL6MIFVWDY42O

第一条是说有 33.33% 的几率会被转发到 KUBE-SEP-POZMZY2HDLRATSJV, 第二条是 50% 的几率会被转发到 KUBE-SEP-Z3HXRORN5VDCFRJU, 第三条是一定会被转发到 KUBE-SEP-S46ZL6MIFVWDY42O。
转到第一条的概率是 33.33%，转到第二条的概率是 66.67%（没有到第一条的概率） * 50% = 33.33%，第三条就是 66.67%（没有到第一条的概率） * 50%（没有到第二条的概率） = 33.33%。所以这三条规则的概率是一样的。都是 33.33%。
那么 KUBE-SEP-POZMZY2HDLRATSJV 又是什么呢？









       root@minikube:/# iptables-save |grep '\-A KUBE-SEP-POZMZY2HDLRATSJV'






       -A KUBE-SEP-POZMZY2HDLRATSJV -s 10.244.0.27/32 -m comment --comment 'default/nginx-service' -j KUBE-MARK-MASQ






       -A KUBE-SEP-POZMZY2HDLRATSJV -p tcp -m comment --comment 'default/nginx-service' -m tcp -j DNAT --to-destination 10.244.0.27:80














       root@minikube:/# iptables-save |grep '\-A KUBE-SEP-POZMZY2HDLRATSJV'






       -A KUBE-SEP-Z3HXRORN5VDCFRJU -s 10.244.0.28/32 -m comment --comment 'default/nginx-service' -j KUBE-MARK-MASQ






       -A KUBE-SEP-Z3HXRORN5VDCFRJU -p tcp -m comment --comment 'default/nginx-service' -m tcp -j DNAT --to-destination 10.244.0.28:80














       root@minikube:/# iptables-save |grep '\-A KUBE-SEP-S46ZL6MIFVWDY42O'






       -A KUBE-SEP-S46ZL6MIFVWDY42O -s 10.244.0.30/32 -m comment --comment 'default/nginx-service' -j KUBE-MARK-MASQ






       -A KUBE-SEP-S46ZL6MIFVWDY42O -p tcp -m comment --comment 'default/nginx-service' -m tcp -j DNAT --to-destination 10.244.0.30:80

第一条规则确保流量从 10.244.0.20 发出时被打上 MASQUERADE 标记，以便通过 NAT 机制进行 IP 伪装。
第二条是将流量转发到 10.244.0.20:80 并使用 DNAT 机制进行目标地址转换, 转换的 ip 10.244.0.27:80 就是 pod 的 ip 和端口。
KUBE-SEP-Z3HXRORN5VDCFRJU 和 KUBE-SEP-S46ZL6MIFVWDY42O 的规则和这条同理。

ipvs

IPVS（IP Virtual Server）是 Linux 内核中实现负载均衡功能的模块。是一种高效的负载均衡技术，可以在第 4 层（传输层）进行流量转发和调度。IPVS 通常被用于构建高性能、高可用性的负载均衡集群。

查看 ipvs 的规则：









       root@minikube:/etc/apt# sudo ipvsadm -Ln|grep -A 4 10.101.57.97






       Prot LocalAddress:Port Scheduler Flags






       -> RemoteAddress:Port Forward Weight ActiveConn InActConn






       TCP 10.101.57.97:80 rr






       -> 10.244.0.27:80 Masq 1 0 0






       -> 10.244.0.28:80 Masq 1 0 0






       -> 10.244.0.30:80 Masq 1 0 0






       UDP 10.96.0.10:53 rr

这个的意思是到10.101.57.97:80 的 tcp 浏览会使用 rr（轮询）的方式转发到 10.244.0.27:80，10.244.0.28:80，10.244.0.30:80 这三个 pod 上。Masq：指示 'Masquerading'，表示通过 NAT 来处理网络流量。
所以 ipvs 的模式比 iptables 性能高的多，第一因为 ipvs 是轮询选，iptables 是逐条百分比匹配的，这个还是可以接受的。更要命的是第二条，当 pod 频繁变更的时候 service 对应的 endpoint 的 ENDPOINTS 就会增加或者是减少。那么 iptables 对应 service 的所有规则的百分比都会变化，就会导致一个 service 的规则全部要重刷，当 pod 变化太频繁时，会吃掉大量的 CPU。

不是说开启了 ipvs 就不会有 iptables 了，还需要 iptables 的 SNAT 规则来处理返回的数据包。









       -A POSTROUTING -m comment --comment 'kubernetes postrouting rules' -j KUBE-POSTROUTING






       -A KUBE-POSTROUTING -m comment --comment 'Kubernetes endpoints dst ip:port, source ip for solving hairpin purpose' -m set --match-set KUBE-LOOP-BACK dst,dst,src -j MASQUERADE

-m set --match-set KUBE-LOOP-BACK dst,dst,src 的意思是匹配 KUBE-LOOP-BACK 这个 set，这个 set 里面存放的是 pod 的 ip，这个规则的作用是将数据包的源地址替换为本机的地址，以便数据包能够正确返回到客户端。
为什么是 pod ip 而不是 service cluster ip 呢？因为已经通过 ipvs DNAT 过了，所以这里是 pod ip。









       root@minikube:/etc/apt# ipset -L|grep -A 15 KUBE-LOOP-BACK






       Name: KUBE-LOOP-BACK






       Type: hash:ip,port,ip






       Revision: 6






       Header: family inet hashsize 1024 maxelem 65536 bucketsize 12 initval 0xe4e21451






       Size in memory: 544






       References: 1






       Number of entries: 6






       Members:






       10.244.0.28,tcp:80,10.244.0.28






       10.244.0.30,tcp:80,10.244.0.30






       10.244.0.29,tcp:9153,10.244.0.29






       10.244.0.29,tcp:53,10.244.0.29






       10.244.0.27,tcp:80,10.244.0.27






       10.244.0.29,udp:53,10.244.0.29

很明显我们的三个 pod 都在这个 set 里面。

-A KUBE-POSTROUTING -m comment --comment 'Kubernetes endpoints dst ip:port, source ip for solving hairpin purpose' -m set --match-set KUBE-LOOP-BACK dst,dst,src -j MASQUERADE
这条规则的作用是将数据包的源地址替换为本机的地址，以便数据包能够正确返回到客户端。现在我们使用 curl 发出的包目标 ip 是 pod ip了，源 ip 是 node ip。等到数据包返回的时候，kernel 会根据 链路追踪 中的数据记录，会把包的源ip 的pod ip 替换为 serice cluster ip, 目标 ip 从 node ip 替换为我发起请求的 ip。这样包就能正确返回到客户端了。

原文链接：https://www.cnblogs.com/daemon365/p/18181146

（版权归原作者所有，侵删）
