怎样用 MATLAB 识别图片上的文字?

去年自己做的一个小东西，现在看起来觉得没那么难，而且完成了这个小项目之后，又学深入学习了一阵子，等有空再继续改改。

去年做的小项目大概是这样的：因为学校的教务管理系统查分数比较麻烦，需要自己时不时登录去“轮询”，比较麻烦。那时会一点爬虫，刚好学了一些机器学习的算法。想着训练出一个神经网络识别教务系统的验证码，然后让代码帮我隔5分钟查一下成绩，有新的成绩出了就发邮件给我。于是我开始了。

1、 验证码预处理

我们学校的教务系统验证码长这个样，4个字符（英文小写字母加数字），左右倾斜，背景加了一些噪声：

第一步想到的是滤波，验证码的噪声不像椒盐噪声，更像高斯噪声。我自己也写了个均值滤波器，效果也很不错，对付这种比较简单的噪声污染没有太大问题。

在实际中，我直接调用了matlab的自带滤波器，维纳滤波。进行灰度处理后直接交给维纳滤波：

滤除噪声的效果不错。

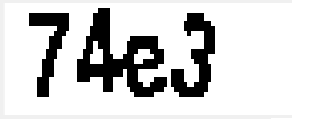

为了接下来的操作速度快一点，我直接进行了二值化操作，调整好阈值，二值化后得到：

2、Character Segmentation（Partition）

在实际的photo OCR当中，字符分割是很难的，在NG的machine learning中提到了一点，可以用sliding window的方法去实现，在这里，我观察了验证码的特点，其实验证码当中的字符都相对固定，所以我用最简单的方法分割图像，当然有时会偏差比较大。这也是可以改善的一点。我个人认为利用图论算法中的minimum cuts可以找到连接最弱的部分，然后进行切割，这也是可行的。

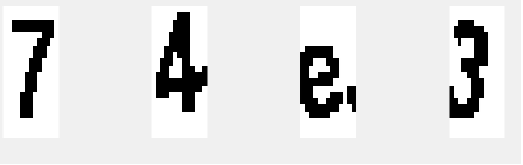

切割后的效果：

3、 神经网络

当时只能说是入门了神经网络，学的是NG的课。直接用了一个全连接的前馈神经网络，一共4层，input layer一共是260个神经元，两层hidden layer都是200个神经元，output layer是36.

虽然方法很笨，一开始训练样本也不多，我抓了100张验证码，并手动标签了，训练了一个初步的模型。然后我就直接用这个模型去识别，把正确识别的验证码和对应的字符保存起来；把识别错误的保存到另外一个文件夹。针对识别错误的验证码，我手动标签，然后训练，重复这个过程。后面验证码已经接近1000张了。

虽然方法很笨，但是效果很不错。经过我几次改进之后，在线识别100张，正确识别率基本在90%以上（90%~93%左右）

其实，利用CNN效果会更好。先抓取大量为标签的验证码，先进行预训练，再进行监督训练，效果也会好很多。

当时就是这样，利用全连接网络+L2 weight penalty，利用full-batch method 加 conjugate gradient训练了这个网络。

之后我学了Geoffrey E. Hinton的课程之后，进一步了解了神经网络，可以做的花样就很多了。

总结

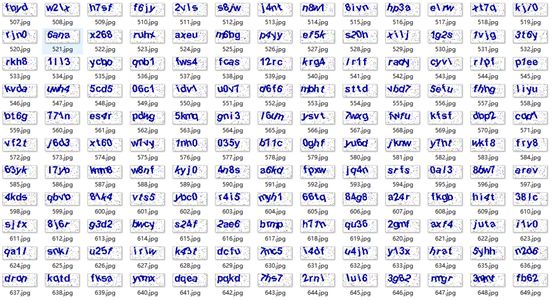

这就是训练集的一部分：

标签：

我租了腾讯云的服务器，学生优惠，1元1个月。

在考试月的时候完成了全部代码，先在matlab完成了前期工作，然后用Python写了一遍，加上了爬虫的那一部分。 最后每次有成绩都第一时间通知我：

附上github传送门

[matlab版] mepeichun/Matlab_checkcode_verification

[java版] mepeichun/Java_checkcode_verification

[Python版] mepeichun/check_score_system

写得很乱，因为那段时间参加了好几个比赛。。有空再改
