音视频技术入门——视频处理

你看到的视频究竟经历了什么到达你眼前？

为什么在视频通话时会出现马赛克？

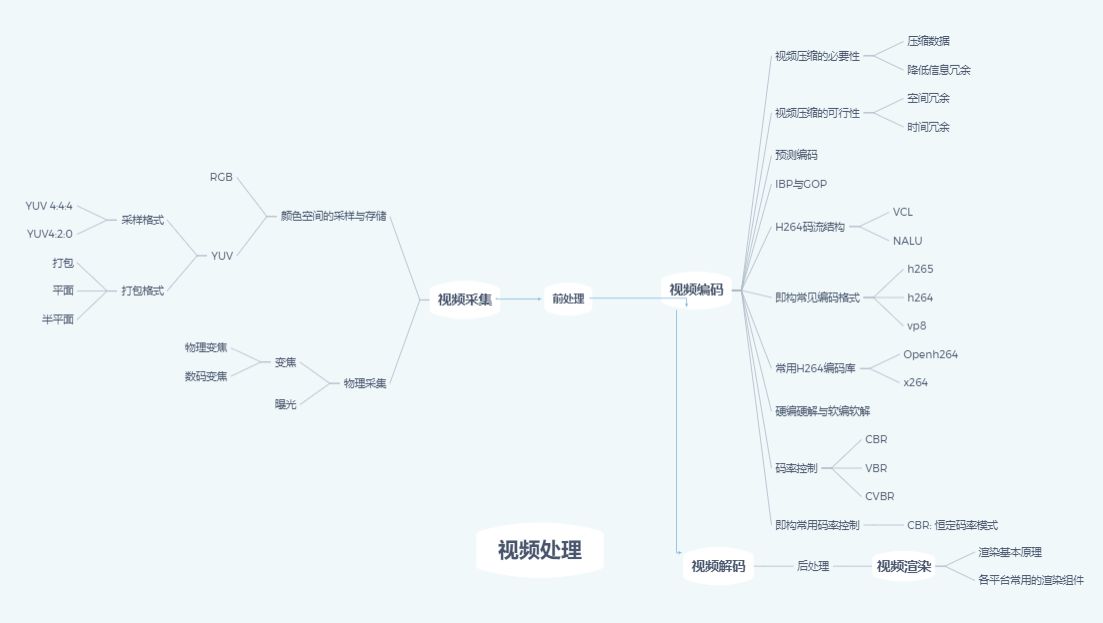

本篇文章会涉及到视频处理的相关内容，包括视频采集、视频编解码、视频渲染。

关于「音视频技术小白科普营」我们想用浅显易懂的语言，将一些基础知识，体系化的介绍给音视频技术初学者或者想要了解音视频技术任何人。感谢阅读，如果您想了解更多关于音视频相关，欢迎关注ZEGO即构官网。

▼

视频的秘密

来，看看这个李佳琦。

他嘴上色彩鲜艳的口红，无暇的皮肤，以及屏幕上闪现的文字，

你可能看过无数次直播，但却从来没有想过这个“李佳琦”经历了什么来到你的面前。

这个图像看起来简单，由声音、动态画面、文字组成。剩下的就是一堆可跳转的按钮和互动弹幕。

但是，单单那色彩饱和度丰富的口红和无暇的皮肤，就没有那么简单。

视频作为一种信息，跨越千山万水见到屏幕前的你，需要经历曲折的可不是主播按下录制键那么简单，举起相机，意味着一个视频的生命旅程才刚刚开始。

它需要经历：

采集、前处理、编码、传输、解码、后处理、渲染等一系列处理。

上图哥哥娇艳欲滴的口红就与“采集”息息相关了

1.采集

我们所看到的色彩图像，都与颜色空间有关，“采集”就是对颜色空间进行采样与存储。

佳琪哥哥的口红试色与你收到的宝贝有没有色差，这一步十分重要。

常见的颜色空间有两种，分别是以红、绿、蓝三原⾊的亮度来定量表示颜⾊的RGB模式，和根据⼀个亮度(Y 分量)和两个⾊度(UV 分量)来定义颜⾊空间的YUV模式。

因为人眼对色度的敏感度不如对明亮度，可以对色度的数据进行压缩，因此YUV格式比RGB格式存储空间更小。目前音视频技术多采用YUV模式进行采集，以便获取更大的可压缩空间。

YUV的采样方式%存储方式：

YUV的采样⽅式主要有三种：YUV4:4:4、YUV4:2:2、YUV4:2:0，每个分量占⼀个字节 。
（1）YUV 4:4:4采样，针对每个像素做全采样，每⼀个Y对应⼀组UV分量，每个像素占⽤3个字节 。
（2）YUV 4:2:2采样，UV 分量是 Y 分量采样的⼀半，Y 分量和 UV 分量按照 2 : 1 的⽐例采样，每两个Y共⽤⼀组UV分量，每个像素占⽤2个字节 。
（3）YUV 4:2:0采样，不是指只采样 U 分量⽽不采样 V 分量。⽽是指，在每⼀⾏扫描时，只扫描⼀种⾊度分量（U 或者 V），和 Y 分量按照 2 : 1 的⽅式采样，每四个Y共⽤⼀组UV分量，每个像素占⽤1.5个字节 。
YUV的存储格式⼤概可以分为 packed(打包)、planar(平⾯)、semi planar(半平⾯) 三 个⼤类别。
·打包格式：只有⼀个plane，存储规则是取n个采样点的Y、U、V的分量⼀起打包存储，然后以相同的⽅式存储接下来的n 个采样点；对于n的取值和Y、U、V分量的排列顺序，也存在多种⼦组合格式，⽐较常⽤的格式有YUY2等。
·平⾯格式：拥有三个plane，第⼀个平⾯存储所有的Y分 量，接下来的第⼆个平⾯存储所有的U分量，后的⼀个平⾯存储所有的V分量（也可能倒过来），⼀般可以简称为YUV 4XX P格式，例如应⽤⾮常⼴泛的I420。
·半平⾯格式：介于平⾯格式和打包格式之间，对于 YUV 4XX SP格式都是属于semi planar格式，拥有两个plane，第⼀个平⾯都是先存储所有的Y分量，接下来的U和V分量按照⼀定的规则交叉存储在接下来的平⾯上⾯，U、 V的存储顺序的不同对应不同的⼦格式，如NV21、NV12等。

2.物理采集

我们所看到的图像是由各类图像传感器、摄像机、录像机、电视剧等视频设备输出的视频信号。视频由一帧帧照片组成，而照片的好坏与曝光和变焦有关。

焦距是光学系统中衡量光的聚集或发散的度量方式，指从透镜中心到光聚集之焦点的距离。

不同的视频场景需要在图像采集端配备不同焦距的设备，比如上图为了能更清晰真实的感受主播哥哥的美颜暴击，就应采用标准焦距镜头，其视野范围就是人眼所见距离。而上年火爆的直播卖房等场景，为了能将房屋全景呈现，当然采用视野范围更大的短焦距镜头（广角镜头）成像效果更好。长焦镜头视野范围小，却能更好的清晰捕捉远处的画面。

上述这种通过选择不同焦距的镜头来拍摄图像，被称为光学变焦。这是真正意义上的变焦，可清晰放大影像，而无任何画质损失。

下面再来看一下曝光对照片质量的影响。

这是一张你们的女神的曝光前后对比图，岁月的痕迹在曝光后一秒被抹去。但是整个的照片的细节就不明显了，比如眼尾的细纹。

所以曝光也需要灵活取舍。

一张正确曝光的图片可以有N种不同的光圈和快门速度组合。其中光圈和速度联合决定进光量，ISO决定CCD/CMOS的感光速度。如果进光量不够，可以开大光圈或者降低快门速度，还是不够的话就提高ISO。大光圈的缺点是解像度不如中等光圈，快门速度降低则图片可能会糊，提高ISO后图片质量也会下降 。没有完美的方案，如何取舍要灵活决定。

曝光模式即计算机采用自然光源的模式，通常分为多种，手动曝光、自动曝光等模式。也就是说应该通多少的光线使感光元件能够得到清晰的图像。

而曝光量由通光时间（快门速度决定），通光面积（光圈大小）决定。

再次说明了，肤白貌美的佳琪哥哥出现在你的手机屏幕，需要很多边际调整，才能做到不辜负每个口红对试色的期待。

总结一下这一小节，我们了解了，视频在采集阶段的颜色空间表达方式，和其采样及存储的方式。并且通过对物理采集中的变焦、曝光概念的初识，理解了视频采集设备的重要性。

3. 视频压缩的必要性

不管是看直播还是打视频通话，最令人暴躁的情况就是卡顿、加载不出来、花屏、马赛克等，意外情况。

佳琪哥哥刚喊出“买它”！画面卡住，屏幕出现黑边，或者还有些斑驳的马赛克。

每当此时，网速就背了太多的锅。“这破网！”想必各位也吐槽够了，一起来了解一下阻碍你买买买的真正原因吧。

不管是采集，还是编码，都是为了能将视频更高质稳定的传递到观众眼前。

而带宽是有限而固定的，所以在千万剁手女孩与你一起涌入直播间时，考虑到传播效率，及接受信息的时效性和对带宽资源的有效利用，需要对采集后的视频信息进行“压缩”，也就是编码。

如果采集后的视频已经在YUV阶段进行了一部分压缩，为了兼顾画质和传输稳定性，压缩可以从两方面着手，即：

·空间冗余：根据局部相关性，同一张图像中临近的采样点之间往往存在着空间连续性，即颜色相同或相近；
·时间冗余：连续的画面之间存在着空间的连续性，即相邻图像之间变化的内容不是很多。
利用空间冗余和时间冗余的原理，可以对视频进行高效压缩，从而提升传输效率。

如何利用时间冗余和空间冗余压缩视频呢？

这就需要用到预测编码IPB帧与GOP。

4.预测编码&IPB帧
预测编码就是根据已经编码好的块信息得到一个预测值，这样只需要编码实际值与预测值之间的差异即可。
·空间冗余的消除：
帧内预测：根据同一帧中相邻已编码好的块信息得到预测数据，编码差异数据
·时间冗余的消除：
帧间预测：根据已编码帧中的块信息得到预测数据，编码差异数据

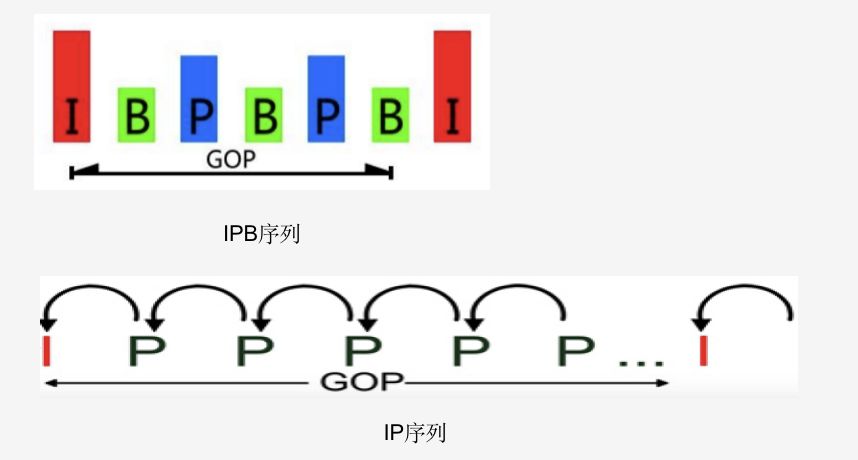

IPB帧：
I帧：仅使用帧内的空间相关性进行压缩，压缩效率最低，但其编解码无需用到其他帧的信息，可以独立解码，是GOP的起始点，只使用帧内预测，它是一个完整的画面，没有I帧，P帧和B帧就无法解码；
P帧：前向预测帧，编解码时会参考其前面的帧的信息；
B帧：双向预测帧，编解码时可能同时参考前面和后面的帧信息，压缩效率最高，复杂度高，时延较大。
需要特别说明的是，ZEGO SDK不⽀持推B帧，因为B帧在直播场景下延迟很⼤。但可以解码含有B帧的流，是为了兼容第三⽅软件推流，但是会出现⾳画不同步，⽽且只能⽤软解。

5.GOP（Group of Pictures），是画面组的意思，即两个I帧之间的间隔帧数，一个GOP就是一组连续的画面。

ZEGO SDK中，一个GOP的帧数 = 视频编码帧率 * 关键帧间隔时间(默认2s)。

需要注意的是视频画面的花屏是缺了块，码流出错导致的。比如说丢了I帧、P帧。

而马赛克现象就是码率过低导致的。

那么视频的编码结构是怎么样的呢？

6.高编码效率和网络友好性的任务分别由VCL和NAL来完成，VCL和NAL就是H264的码流结构。

视频编码层VCL(Video Coding Layer)即编码处理的输出，表示被压缩编码后的视频数据序列。

网络传输层NAL(Network Abstraction Layer)定义了数据封装的格式和统一的网络接口，负责格式化VCL数据并提供头信息，以保证数据适合各种信道和存储介质上的传输。基本单元为NALU，每一个NALU包含一个字节的头信息（NAL header）和其后的负载数据（RBSP, Raw Byte Sequence Payload）。

H.264码流在网络中传输时就是以NALU的形式进行传输的。

宏块：视频编码的基本单元，h264通常宏块大小为16x16个像素，所以编码器一般会对图像的宽高有要求，需要为16的倍数

Slice：条带，图像的划分，一帧图像可编码成一个或者多个条带，每条带包含整数个宏块

NALU常见类型：
·IDR图像的片段
·补充增强信息（SEI）：一般用作补充字幕信息，例如一些直播答题场景中的字幕，就存储在SEI
·序列参数集（SPS）：序列参数集，包含应用于完整视频序列的语法元素，比如图像宽，高等
·图像参数集（PPS）：图像参数集，包含应用于编码图像的语法元素，比如量化参数，参考帧列表大小等

上述介绍的是H264编码格式,编码格式也有很多种。

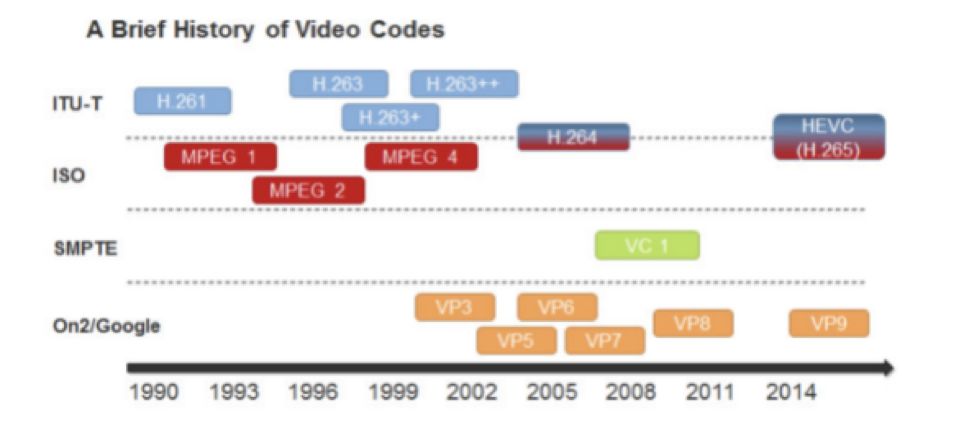

7.常见的编码格式有七种，分别是：

H.261、H.263、H.264、H.265

MPEG1、MPEG2、MPEG4

在国际上，制定视频编解码技术的组织有两个，一个是“国际电联（ITU-T）”，它制定的标准有H.261、H.263、H.263+等，另一个是“国际标准化组织（ISO）”，它制定的标准有MPEG-1、MPEG-2、MPEG-4等。

而H.264则是由两个组织的编码专家组，联合组建的联合视频组，共同制定的高度压缩数字视频编解码器标准。

所以它既是ITU-T的H.264，又是ISO/IEC的MPEG-4高级视频编码的第10 部分。

因此，不论是MPEG-4 AVC、MPEG-4 Part 10，还是ISO/IEC 14496-10，都是指H.264。

即构ZEGO SDK内部支持的视频编码格式有：H.264、VP8、H.265

在这里再介绍一下H265。

8.h265

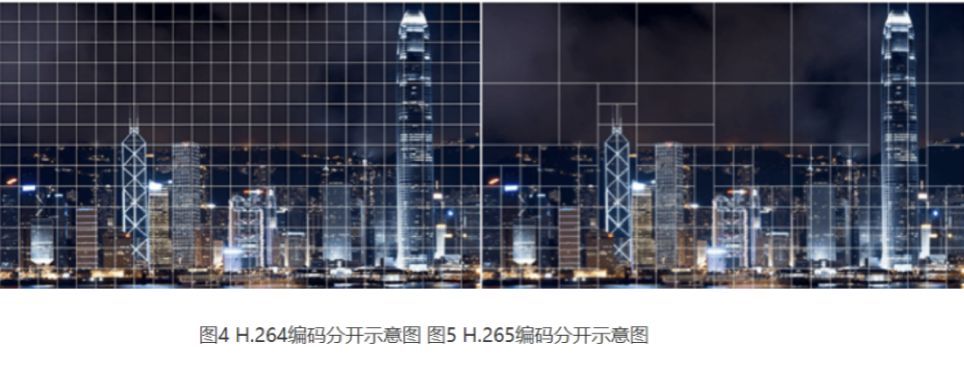

H.265标准，是围绕H.264，保留原来的某些技术，同时对一些相关的技术加以改进而来的新标准。使用先进的技术，用以改善码流、编码质量、延时和算法复杂度之间的关系，达到最优化设置。

具体的内容包括：提高压缩效率、提高鲁棒性和错误恢复能力、减少实时的时延、减少信道获取时间和随机接入时延、降低复杂度等。

H.264由于算法优化，可以以低于1Mbps的速度实现标清数字图像传送；

H.265则可以实现利用1-2Mbps的传输速度传送普通高清音视频传送。

另外，根据编码解码方式，也分为两种，分别是硬编硬解与软编软解。

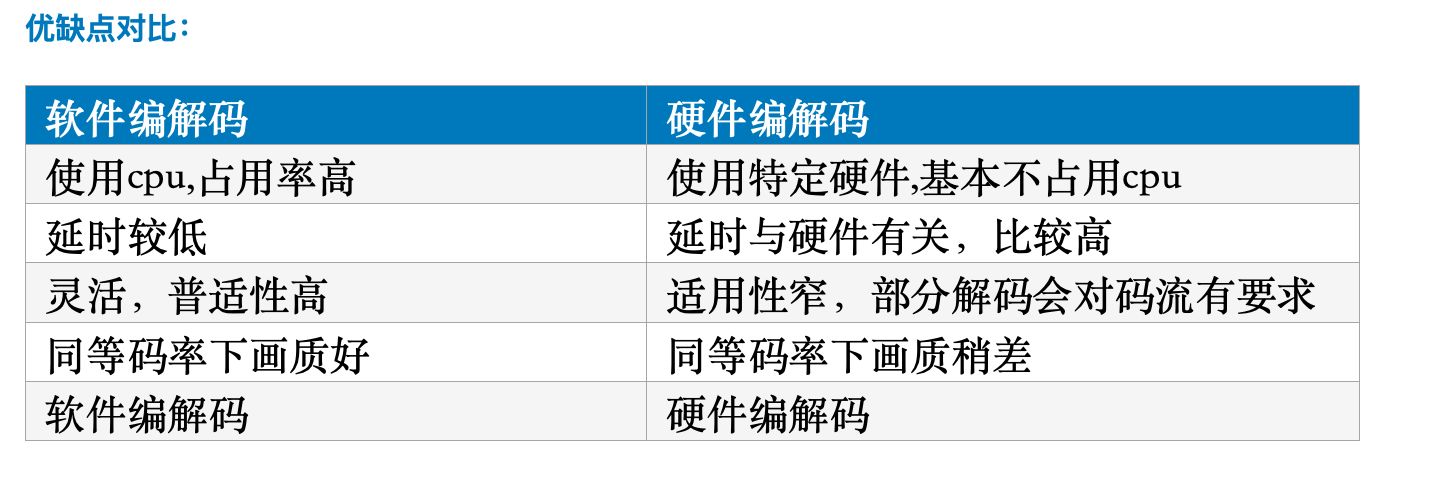

9.硬编硬解与软编软解:

硬编硬解：使用非CPU进行编码解码，通过专用的设备，单独完成视频编码解码，如显卡GPU、专用的DSP、FPGA、ASIC芯片等，曾经的VCD/DVD解压卡、视频压缩卡都被冠以“硬解”的称号；

软编软解：通常指的是视频的软件解码，通过软件解码得到的画面效果通常在电脑配置足够好的情况下，比硬件解码来的好很多；

移动平台上，由于性能及功耗的原因，一般推荐是使用硬编硬解，软件编解码比较消耗cpu。

视频的质量和传输速度之间如何平衡，就涉及到了码率控制。

10.码率控制:

码率控制，是一种决定为每一个视频帧分配多少比特数的方法，它将决定码率的大小和质量的分配。它涉及视频质量和信道带宽的折中，减少码率就会牺牲质量，质量提高就会增加码率。

CBR跟ABR的差异：

（1）当连续的画面变化较小，编码的码率达不到设定的码率时，CBR模式会填充数据，直到满足设定的码率，ABR模式则不会填充。

（2）当连续的画面变化较大时，CBR、ABR模式的编码码率，都会有一定程度的上升，但如果设定的码率不够，画面依然会模糊。

11.渲染基本原理：

渲染是指，用软件从模型生成图像的过程，是将三维场景中的模型，按照设定好的环境、灯光、材质及渲染参数，二维投影成数字图像的过程。渲染用于描述：计算视频编辑软件中的效果，以生成最终视频的输出过程。

渲染是三维计算机图形学中的，最重要的研究课题之一，并且在实践领域，它与其它技术密切相关。在图形流水线中，渲染是最后一项重要步骤，通过它，得到模型与动画最终显示效果。

渲染的应用领域有：计算机与视频游戏、模拟、电影或者电视特效以及可视化设计，每一种应用都是特性与技术的综合考虑。

12.各平台常用的渲染组件

（1）SurfaceView

SurfaceView，可用于在 View 层次结构中嵌入其他合成层。他的主要作用：

A.视频输出的屏幕。（这个用得比较多）

B.绘制图像

SurfaceView提供一个直接的绘图表面（Surface）嵌入到视图结构层次中。你可以控制这个Surface的格式，大小，SurfaceView负责在屏幕上正确的摆放Surface。简单说就是SurfaceView拥有自己的Surface，它与宿主窗口是分离的。

（2）GLSurfaceView

该类提供了帮助管理EGL上下文、在线程间通信以及与 Activity 生命周期交互的辅助程序类。

例如，GLSurfaceView 会创建一个渲染线程，并在线程上配置 EGL 上下文。当 Activity 暂停时，状态将自动清除。大多数应用无需了解有关 EGL 的任何信息即可通过 GLSurfaceView 来使用GLES

在大多数情况下，GLSurfaceView 可简化 GLES 的使用。但在某些情况下，却会造成妨碍。

（3）SurfaceTexture

相比SurfaceView，SurfaceTexture是从Android3.0（API 11）加入的一个新类，它是Object的子类，它的主要用途从一个图像流捕获帧数据作为OpenGL ES的纹理。

这些图像流可以来自于相机的预览数据，或者视频的解码数据，从一个SurfaceTexture 创建一个 surface 可以被用于android.hardware.camera2, MediaCodec, MediaPlayer,Allocation等的输出目标。
